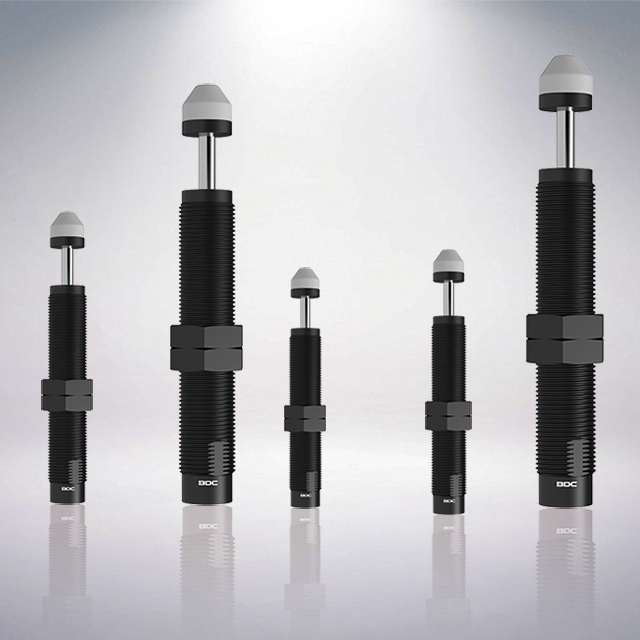

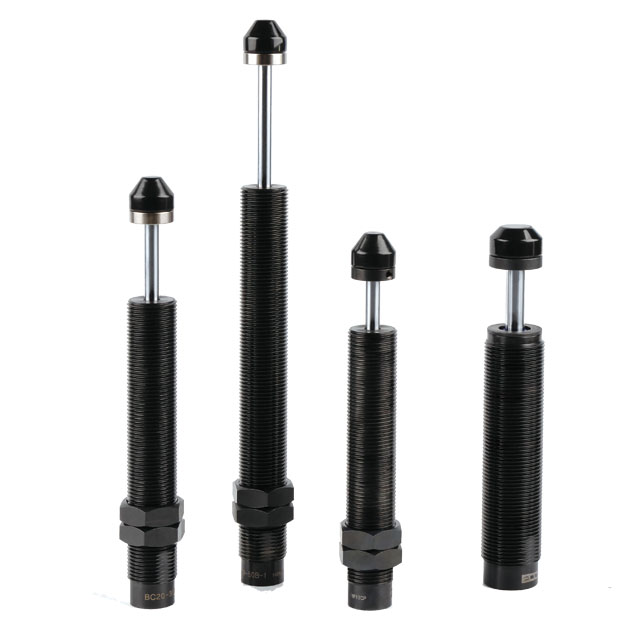

小型不可调节液压缓冲器BC20~BC36

1. 确保安装工位的支撑强度足够牢固。 2. 安装时保证缓冲器偏心角度小于2，如大于2活塞杆承受较大侧向负荷，会发生不同程度的弯曲，从而导致活塞杆复位障碍并且加快密封件的失效，

在线咨询全国热线
0510-88852188

技术参数

型号	缓冲行程（mm） S	每次较大吸收能量（Nm） ET	每小时较大吸收能量（Nm/hr） ETC	有效重量值 (kg) We			弹簧回复力 (N)		重量 (g)
型号	缓冲行程（mm） S	每次较大吸收能量（Nm） ET	每小时较大吸收能量（Nm/hr） ETC	-1(软)	-2（中）	-3（硬）	较小	较大	重量 (g)
BC20-15(B)	15	50	38000	11-60	35-180	120-480	8	16	183
BC20-20(B)	20	75	55000	11-67	51-215	144-585	8.2	16.5	204
BC20-30(B)	30	95	65000	11-40	21-129	40-1670	8.6	17.8	226
BC20-50(B)	50	145	75000	10-43	24-73	45-1850	9.2	19.2	288
BC25-40(B)	40	270	182000	31-97	52-225	150-4550	20.6	41.3	343
BC25-50(B)	50	300	200000	35-110	60-245	142-2665	21.2	42.8	458
BC25-80(B)	80	390	210000	36-112	56-263	125-3650	22	44.5	579
BC36-25(B)	25	330	125000	48-325	156-1750	1209-10890	25	65	760
BC36-50(B)	50	550	160000	48-155	91-364	365-7050	24.8	45	995
BC36-80(B)	80	680	230000	65-210	140-490	471-10900	25	45	1280

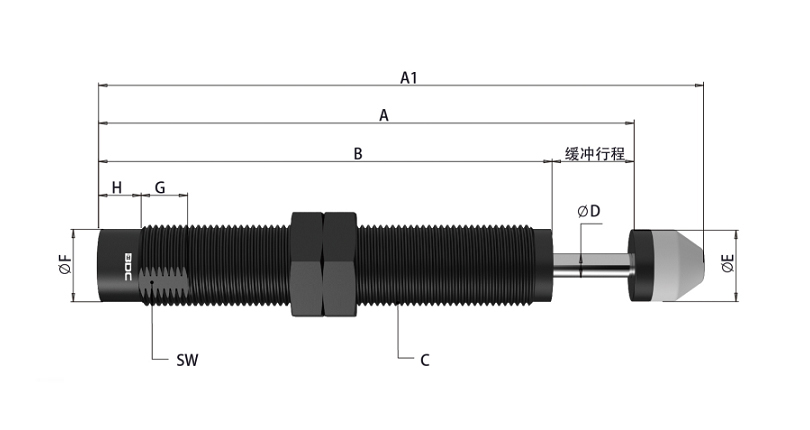

基本尺寸（单位：mm）

型号	A1	A	B	C	D	E	F	G	H	SW
BC20-15(B)	108	93	78	M20x1.5	6	16	18	13	7.5	18.5
BC20-20(B)	148.5	131	111	M20x1.5	6	17.8	18	12	10	18.2
BC20-30(B)	169.5	152	122	M20x1.5	6	17.8	18	12	10	18.2
BC20-50(B)	230.5	213	163	M20x1.5	6	17.8	18	12	10	18.2
BC25-40(B)	201	185	145	M25x1.5	8	22	22.8	12	10	23.2
BC25-50(B)	237	221	171	M25x1.5	8	22	22.8	12	10	23.2
BC25-80(B)	336	320	240	M25x1.5	8	22	22.8	12	50	23.2
BC36-25(B)	172	148	123	M36*1.5	10	28	27.8	16.5	11	28
BC36-50(B)	221	197	147	M36*1.5	10	28	34	16.5	11	34
BC36-80(B)	352	328	244	M36*1.5	10	28	34	16.5	11	34
