| 概 述 |

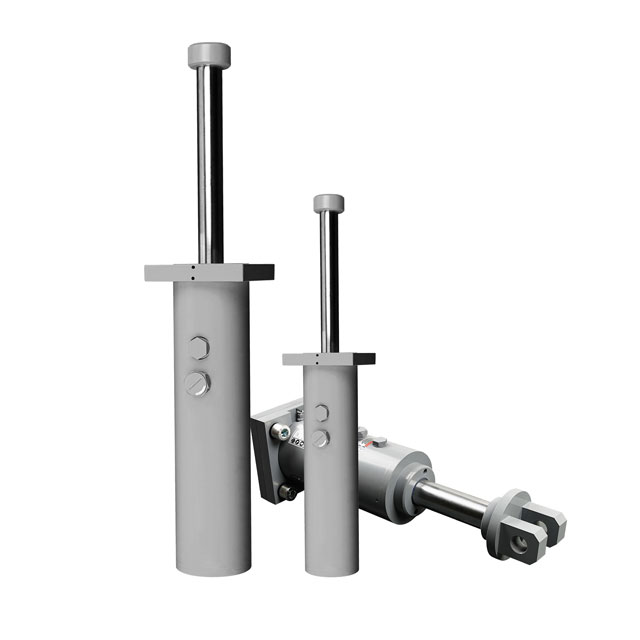

| BHDA气囊式可调节重型液压缓冲器是在行程小于300mm的部分BHD系列产品基础上，增加了可调节组件，实现了通过旋转调节螺母改变阻尼力以适应应用参数发生变化时的工况，为用户提供了极大的选型便捷性和应用灵活性。单一型号即可满足众多不同工况的需要，终端用户如遇工况改变，也可通过调节调节螺母来重新获得较佳缓冲效果。 |
|
| 调节方法 |
| 1.调节刻度分为1-5档；1档提供的阻尼力较小，对应的冲击速度较大；5档提供的阻尼力较大，对应的冲击速度较小。 2.档位务必从1档开始调节，根据缓冲效果，逐步加大档位。如从大档位开始调节易造成缓冲器过载损坏。 3.调节前，需拧松锁紧螺钉；调节完毕后，切记拧紧锁定螺钉，防止调节螺母在冲击过程中转动使档位发生变化。 |
 |
| 性能及优点 |
1.阻尼力可调节，选型便捷应用灵活。
2.设计符合OSHA，AISE，CMMA标准以及其他例如DIN和FEM安全规定。
3.适应的冲击速度范围：0.75M/S-3.25M/S;较大循环冲击次数60次/小时。

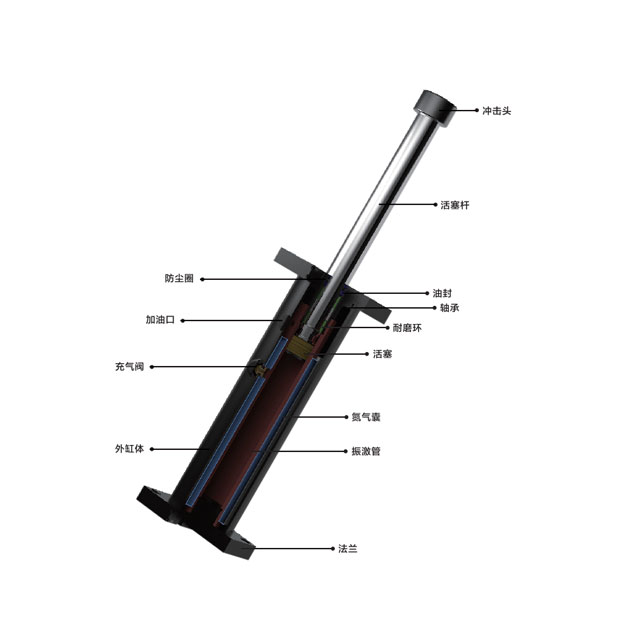

4.氮气囊仅为活塞杆复位设计，回复力较小。
5.外缸体采用特殊环氧喷漆和活塞杆为镀硬铬，可用于户外及高腐蚀环境
6.可选附件多：包括防尘罩、U型夹、安全缆及活塞杆安全复位传感器。
7.专用密封件和特种液压油的结合，可以提高标准的工作温度范围：从（-10℃~60℃）扩大到（-35℃~100℃）
8.可依据客户要求，提供特殊设计产品。 |
|
| 订购示例 |
BHDA气囊式可调节重型液压缓冲器
在订购时需提交的应用数据
移动物体重量：W (kg)
冲击速度：V （m/s）
额外驱动力(如有)：Fp（N）
并用缓冲器数量：n (支)
每小时冲击次数：a (次数/小时)
其他（如温度，环境条件,标准等） 注：1.BHDA系列产品为用户特殊订制产品，需根据用户提供的应用数据来设计节流孔。
3.如使用现场多粉尘等比较恶劣环境，尤其对缓冲器寿命要求较高时，建议选用防尘罩来保护活塞杆。
3.当安装位置高于2m时，建议选用附件-安全缆，防止坠落事故。
4.如用户系统需获得活塞杆是否完全复位信号，可选用活塞杆安全复位传感器。 |
|
| BHDＡ气囊式可调节重型液压缓冲器检索表 |
|
型号 | 缓冲行程
(mm)
S | 每次较大吸收
能量范围
(Nm/C)
ET | 外缸体尺寸
（mm）
C | 页码 | |
BHDA3.0x(行程) | 50-1422 | 9600-4170294 | 130 | 35-36 | BHDA4.0x(行程) | 50-1200 | 15100-271600 | 200 | 35-36 | BHDA5.0x(行程) | 100-1200 | 46700-467000 | 215 | 35-36 | BHDA6.0x(行程) | 100-1200 | 76500-805000 | 275 | 35-36 |
|
