| 概 述 |
| BHD气囊式重型液压缓冲器采用了国际先进的新型气囊复位结构，从而极大的扩展了缓冲能力及行程范围（缓冲能力达900KJ/C，缓冲行程达1500mm）。该结构由气囊替代机械复位弹簧，缩短缓冲器总长度，气囊完全压缩时小的压缩比设计，使得BHD系列产品同时拥有低峰值缓冲力和低反弹回复力的特性。BHD气囊式重型液压缓冲器是目前全球技术领先，规格型号齐全的重型缓冲系列通用产品，被广泛应用于各种重工业缓冲制动领域，特别是为自动化仓储高速堆垛机提供了完美解决方案。 |
|

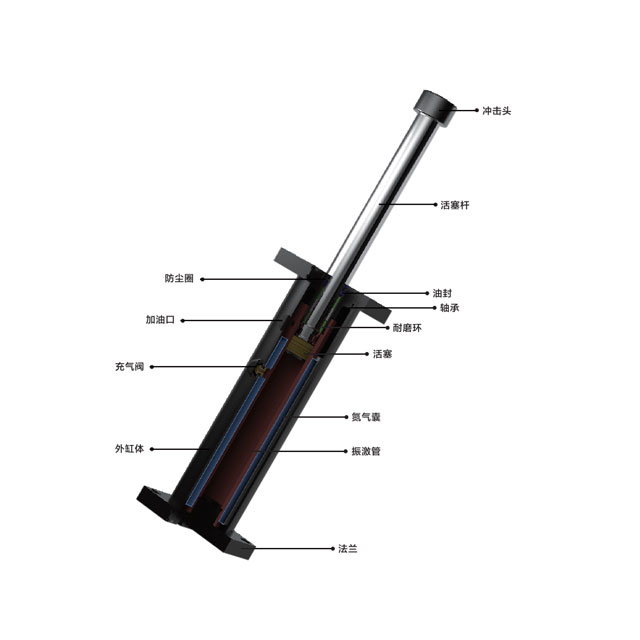

| 能量原理 |
| 缓冲时液压油流过多节流孔产生粘滞阻尼力，将冲击能量转化为热能，从多节流孔挤压出的液压油压缩气囊的体积；回程时，压缩后的气囊膨胀，将液压油挤入内缸体，从而将活塞杆复位。 |
| 性能及优点 |
1.设计紧凑，应用领域广泛；长行程减速安全平稳，吸收能量负荷高达900KJ/C。
2.BHD系列为客户特殊定制产品，需依据用户不同应用工况设计节流孔，以达到较佳的缓冲吸能效果。
3.设计符合OSHA，AISE，CMMA标准以及其他例如DIN和FEM安全规定。
4.较大冲击速度达6M/S，较大循环冲击次数60次/小时。
5.氮气囊仅为活塞杆复位设计，回复力较小。
6.外缸体采用特殊环氧喷漆和活塞杆为镀硬铬，可用于户外及高腐蚀环境
7.可选附件多：包括防尘罩、U型夹、安全缆及活塞杆安全复位传感器。
8.专用密封件和特种液压油的结合，可以提高标准的工作温度范围：从（-10℃~60℃）扩大到（-35℃~100℃）
9.可依据客户要求，提供特殊设计产品。 |

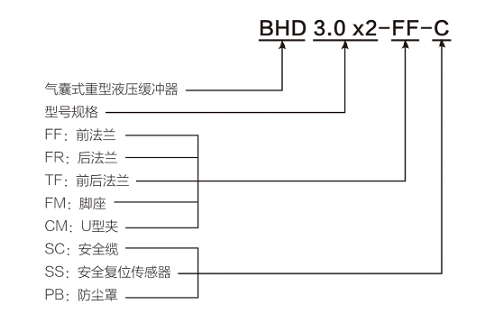

| 订购示例 |
BHD气囊式重型液压缓冲器订购信息
在订购时需提交的应用数据
移动物体重量：W (kg)
冲击速度：V （m/s）
额外驱动力(如有)：Fp（N）
并用缓冲器数量：n (支)
每小时冲击次数：a (次数/小时)
其他（如温度，环境条件,标准等）
注：1.BHD系列产品为用户特殊订制产品，需根据用户提供的应用数据来设计节流孔。
2.缓冲行程大于300mm时，考虑安装及使用过程中平行度要求，建议不能单独选用后法兰安装方式。
3.如使用现场多粉尘等比较恶劣环境，尤其对缓冲器寿命要求较高时，建议选用防尘罩来保护活塞杆。
4.当安装位置高于2m之上时，建议选用附件-安全缆，防止坠落事故。
5.如用户系统需获得活塞杆是否完全复位信号，可选用活塞杆安全复位传感器。
|
| BHD气囊式重型液压缓冲器检索表 |
|
型号 | 缓冲行程
(mm)
S | 每次较大吸收
能量范围
(Nm/C)
ET | 外缸体尺寸
（mm）
C | 页码 | |
BHD1.5*(行程) | 50-600 | 3200-14200 | 90 | 25 | BHD2.0*(行程) | 250-1400 | 14400-41650 | 110 | 26 | BHD3.0*(行程) | 50-1422 | 9600-4170294 | 130 | 27 | BHD3.5*(行程) | 50-1200 | 13000-182750 | 155 | 28 | BHD4.0*(行程) | 50-1200 | 15100-271600 | 200 | 29 | BHD5.0*(行程) | 100-1200 | 46700-467000 | 215 | 30 | BHD6.0*(行程) | 100-1200 | 76500-805000 | 275 | 31 |
|
